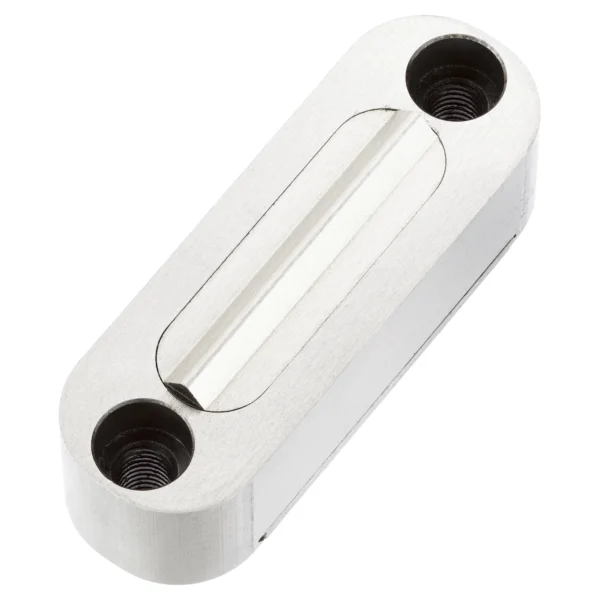

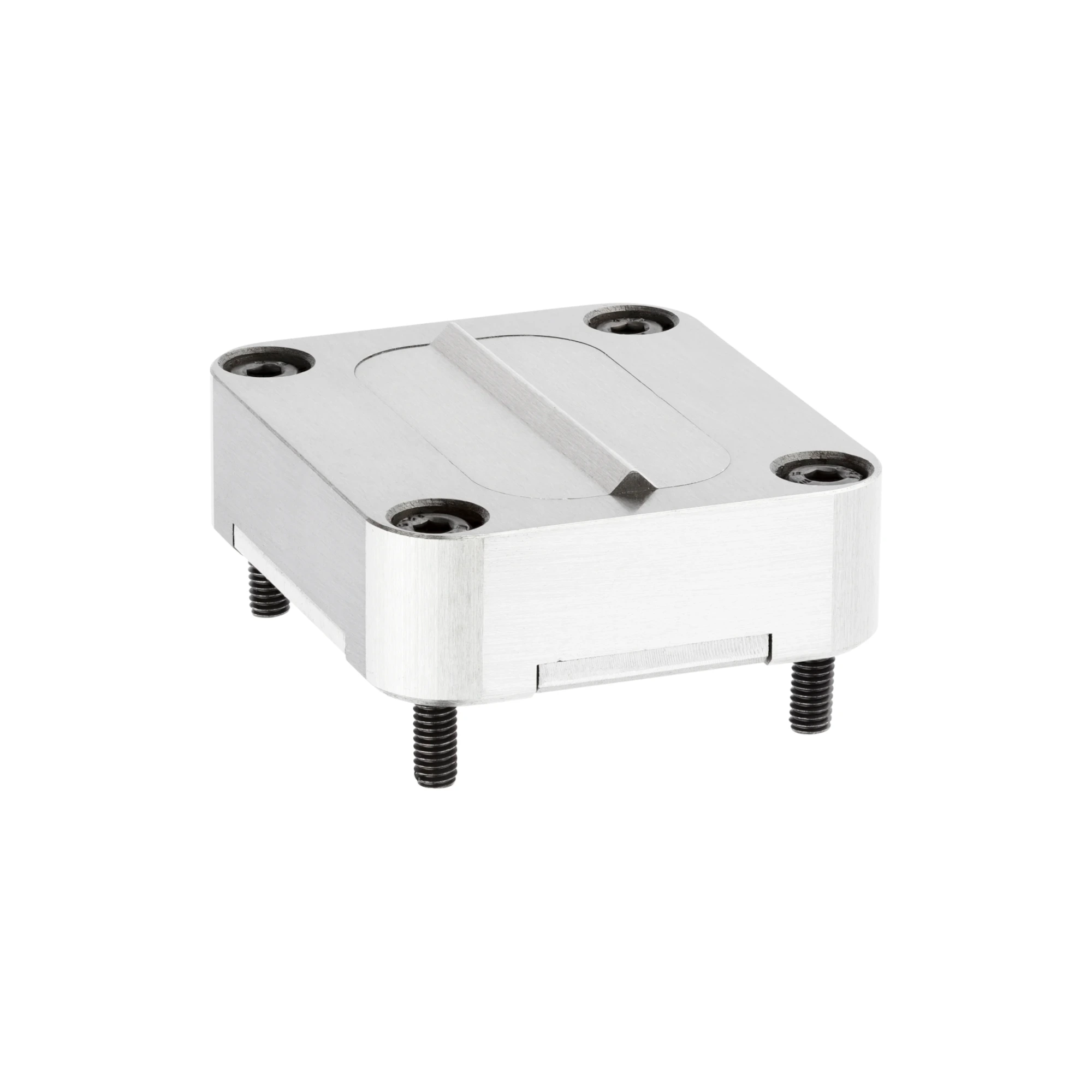

Schiebersicherung – Eckige Bauform
Hochpräzise Endlagenfixierung für höchste Prozesssicherheit
In modernen Spritzgießwerkzeugen kommt es auf jede Millisekunde an. Unsere Schiebersicherung in eckiger Bauform ist die professionelle Lösung, um bewegliche Formelemente im geöffneten Zustand exakt und materialschonend zu arretieren. Damit beugen Sie folgenschweren Werkzeugkollisionen und teuren Produktionsausfällen effektiv vor.
Dank der geometrisch optimierten Gehäuseform lässt sich dieses Bauteil extrem platzsparend direkt in der Trennebene oder unterhalb der Führungen integrieren. Sie verhindert zuverlässig ein unerwünschtes Zurückfallen des Schiebers, selbst bei vertikaler Einbaulage oder schweren Schiebermassen.
Leistungsmerkmale
- Kompakte, eckige Bauform: Ermöglicht eine bündige und verdrehsichere Montage in gefrästen Taschen, wodurch der Bearbeitungsaufwand minimiert wird.
- Präziser V-Nut-Rastmechanismus: Die Schiebersicherung arretiert über eine federgelagerte Keilmechanik in einer 90°-V-Nut, was eine zentrierte Haltekraft garantiert.
- Extreme Verschleißfestigkeit: Gefertigt aus hochfestem Werkzeugstahl (52–54 HRC), sind Millionen von Zyklen ohne nennenswerten Abrieb möglich.
- Integrierte Federmechanik: Der Rastmechanismus liegt vollständig geschützt im Gehäuse, was Verschmutzungen durch Schmierstoffe minimiert.
- Universelle Austauschbarkeit: Das System entspricht gängigen Industriestandards und erlaubt einen 1:1-Austausch in bestehenden Konstruktionen.
Prozesssicherheit bei der Entformung
Beim Öffnen der Form verliert das Element seine Zwangsführung. Genau hier fixiert unsere Schiebersicherung die Komponente. Mit einer exakt definierten Haltekraft rastet das System ein, sodass der Schieber beim Schließvorgang wieder reibungslos in den Schrägstift einfädelt. Das Bauteil ist in verschiedenen Kraftstufen erhältlich, um sowohl leichte als auch schwere Einheiten zuverlässig zu halten.
Technische Daten und Varianten
Die Montage der Schiebersicherung erfolgt über Zylinderschrauben direkt von der Trennebene aus, was die Wartung beschleunigt.
| Modell | Empfohlene Schieberlast | Bauweise |
|---|---|---|

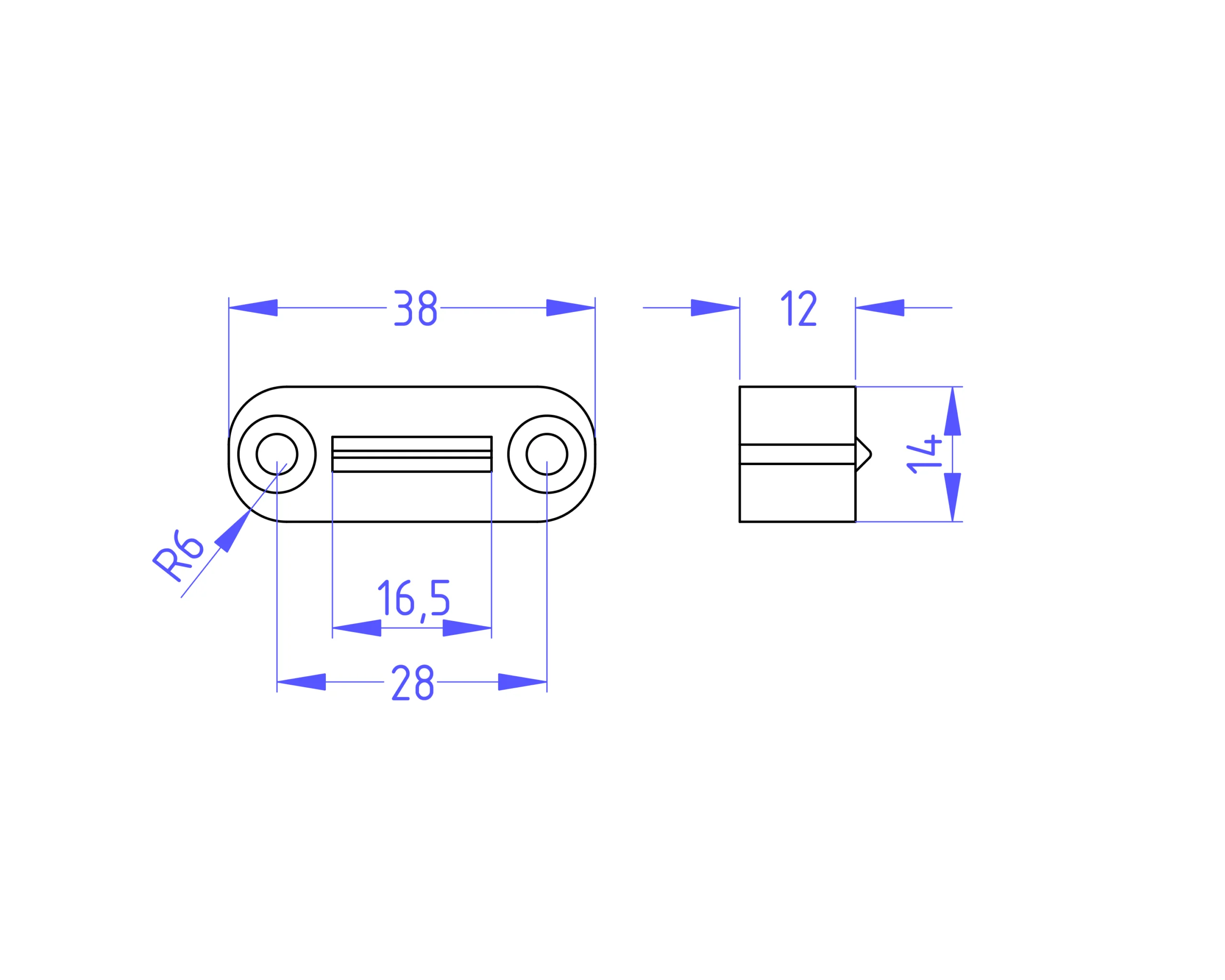

| Größe 0 | bis 7,5 kg | Kompakt (Mini) |

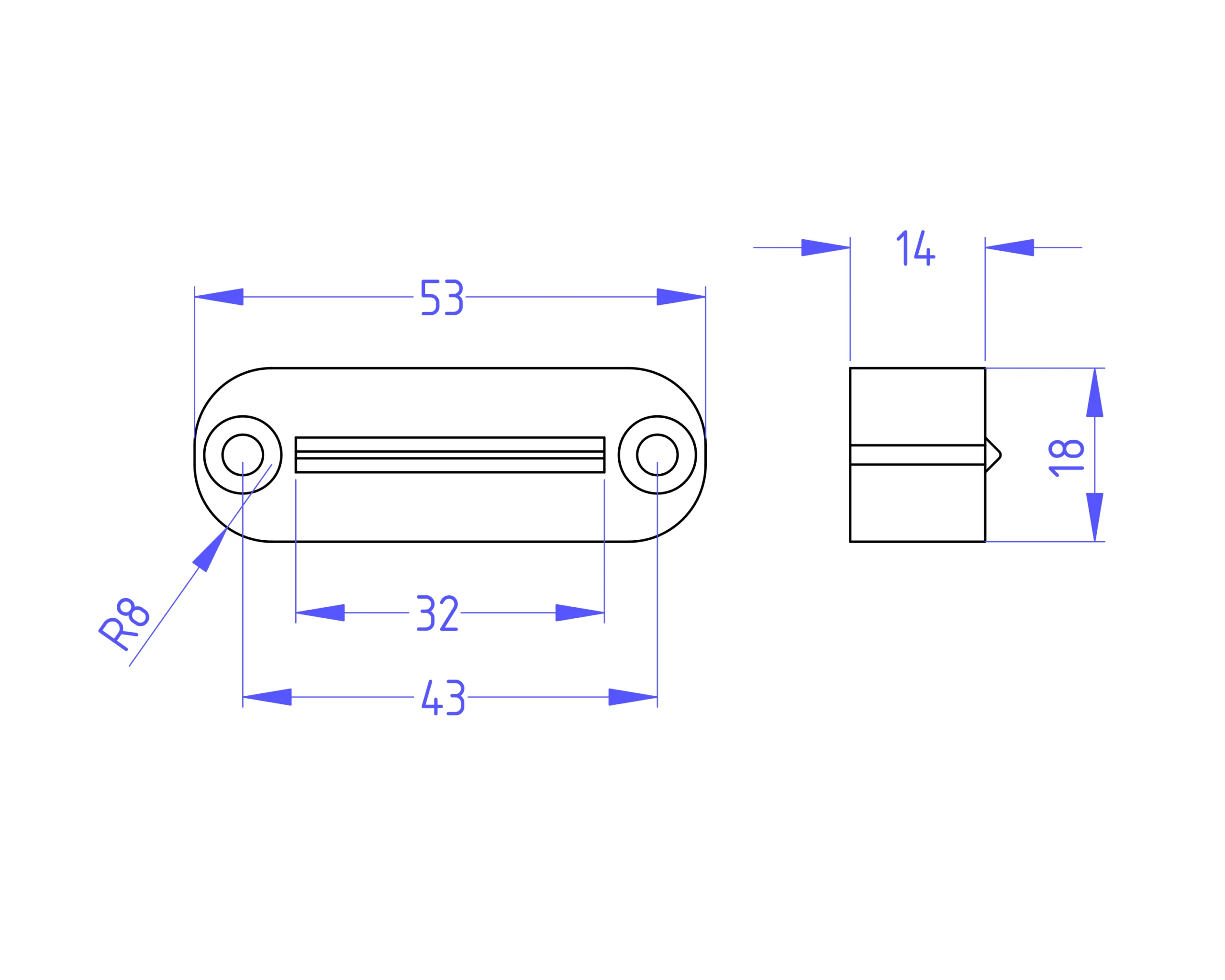

| Größe 1 | bis 15 kg | Medium (Standard) |

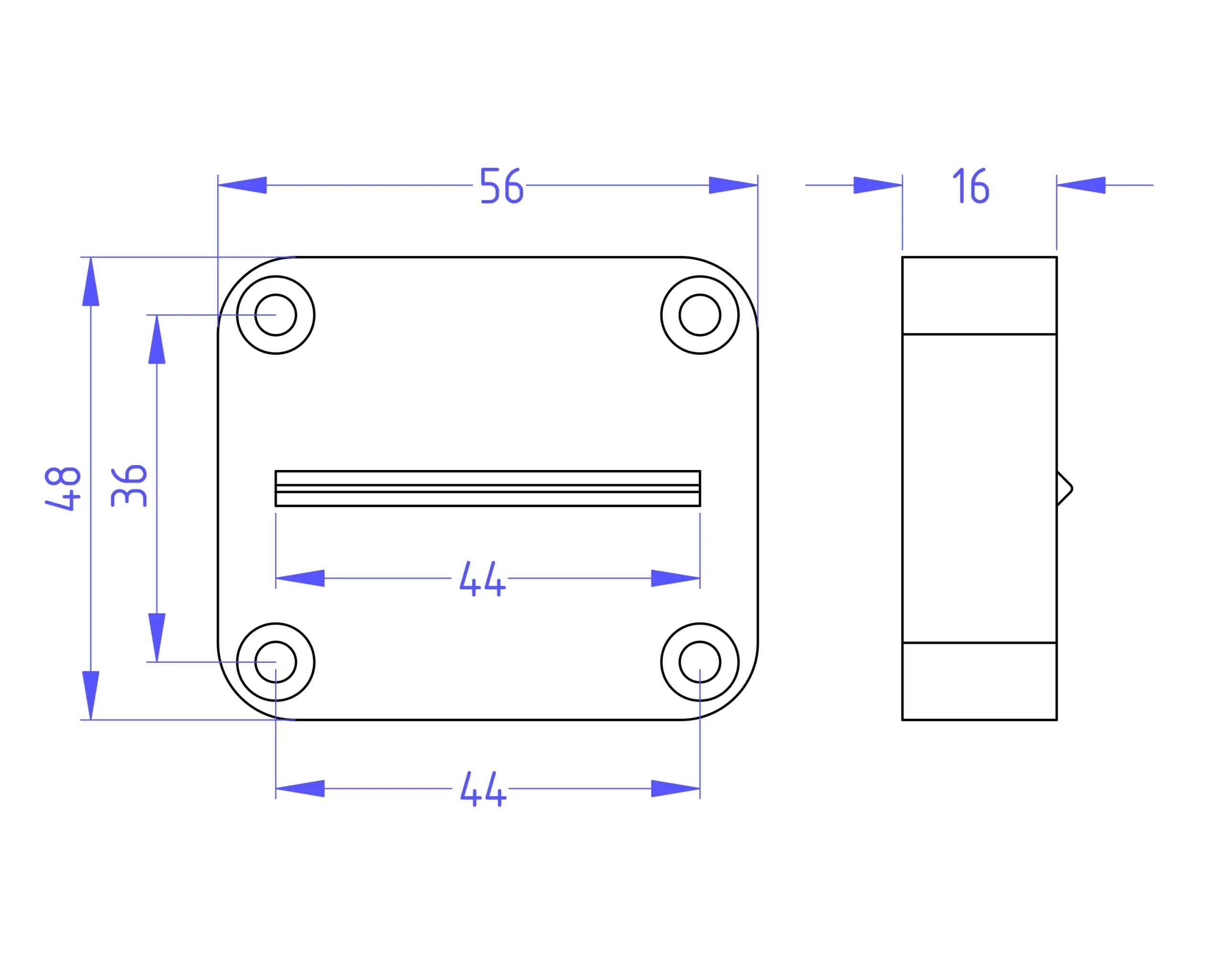

| Größe 2 | bis 25 kg | Heavy Duty |
Hinweis: Zur optimalen Funktion muss die V-Nut präzise nach den Einbaumaßen gefertigt werden.
Vorteile auf einen Blick
- Vermeidung von Kollisionsschäden durch unkontrolliertes Schieberverhalten.
- Reduzierte Stillstandszeiten dank einfacher Wartbarkeit direkt in der Maschine.
- Hohe Temperaturfestigkeit durch robuste, rein mechanische Komponenten.
- Volle Kompatibilität bestehender Werkzeugdaten mit dieser Schiebersicherung.
Verlassen Sie sich auf Industriequalität und sichern Sie Ihre Spritzgießprozesse nachhaltig ab.
